Cilium介绍

1. Cilium简介

Cilium 是一个开源的容器网络插件（CNI），专为 Kubernetes 和云原生环境设计，基于 eBPF（Extended Berkeley Packet Filter） 实现高性能、可扩展的网络和安全功能。它支持微服务间的细粒度流量控制，能够在 L3/L4/L7 层提供网络策略，同时具有强大的可观测性工具（如 Hubble）以帮助运维人员监控和优化流量。

1.1. 核心特性

基于 eBPF 的高性能数据平面
- eBPF：Cilium 通过 eBPF 在 Linux 内核中直接运行数据包处理逻辑，避免了内核与用户态的频繁切换，大幅提高了性能。
- 高效流量转发：支持 BPF 的快速路径优化（Zero-Copy 转发），在高流量环境中表现出色。
多层网络策略
- L3/L4 策略：基于 IP 和端口的基本流量控制。
- L7 策略：支持应用层协议（如 HTTP、gRPC）的访问控制，可以根据请求路径、方法或内容过滤流量。
- 微服务友好：特别适合需要细粒度网络策略的微服务架构。
可观测性
- Hubble：Cilium 内置的可观测性平台，可以实时监控服务间的网络流量、延迟和错误率，帮助开发和运维团队快速定位问题。
- 流量路径追踪：支持流量路径的全链路追踪，便于排查网络瓶颈或策略冲突。
拓展性
- 支持自定义 eBPF 程序，用户可以根据业务需求扩展网络功能。
- 与其他云原生工具（如 Prometheus、Grafana、Istio）无缝集成。
跨云和混合云支持
- 支持 Kubernetes 集群的多网络环境，例如在跨云和混合云场景中提供统一的网络策略和流量控制。
服务发现与负载均衡
- 内置服务负载均衡：提供内核级的流量负载均衡，比传统的 kube-proxy 性能更高。
- 服务发现支持：可以与 Kubernetes 的 Service 资源协同工作，自动实现 Pod 间通信。

1.2. 适用场景

云原生微服务架构
- 在需要严格流量控制和丰富可观测性的环境中表现尤为出色。
边缘计算
- 低延迟需求较高的场景，如 CDN 边缘节点和 IoT 环境。
高流量集群
- 适用于对吞吐量和性能要求极高的生产集群，例如电商、流媒体和金融服务。
多租户隔离
- 支持多租户网络环境中的强隔离需求。

1.3. Cilium的局限性

虽然 Cilium 在现代 Kubernetes 网络中表现出色，但它也存在一些缺点或需要注意的限制。

1. 高性能消耗

内存和 CPU 占用：由于需要在每个节点运行 Cilium Agent 和依赖 eBPF 加载程序，可能对节点资源消耗较高，尤其是在高流量场景下。
资源密集功能：如 Hubble（Cilium 的可观测性工具）可能进一步增加资源使用。

2. 依赖 Linux 内核版本

eBPF 限制：Cilium 依赖 eBPF 技术，对 Linux 内核版本有要求，最低需要 4.19+，部分功能（如高级负载均衡）需要 5.x 或更高版本。
内核升级成本：在某些环境（如老旧系统或企业级环境）中，升级内核可能具有挑战性。

3. 学习曲线陡峭

复杂性：Cilium 引入了 eBPF 技术，与传统 CNI（如 Calico、Flannel）相比技术更复杂，需要深入理解 eBPF、Linux 内核网络栈和 Cilium 的配置方式。

4. 部署和管理复杂

高级功能配置繁琐：如替代 kube-proxy 或配置高性能负载均衡，需要了解底层网络和 Kubernetes 的细节。
监控和故障排查难度：eBPF 程序运行在内核中，排查问题时无法直接查看传统用户态日志，需使用专用工具如 bpftool 或 Hubble。

2. Cilium部署

2.1. 部署

部署文档可参考：

可以使用helm来部署

默认值：

默认的clusterPoolIPv4PodCIDRList是10.0.0.0/8，需要保证pod CIDR跟node的CIDR不冲突。
默认ipam.mode是cluster-pool，可不修改设置。

helm repo add cilium https://helm.cilium.io/
helm repo update

# 部署cilium
kubectl create ns cilium-system || true
helm install cilium cilium/cilium --namespace cilium-system \
    --set ipam.mode=cluster-pool \
    --set ipam.operator.clusterPoolIPv4PodCIDRList="10.244.0.0/16" \
    --set ipam.operator.clusterPoolIPv4MaskSize=24

或者使用Cilium CLI 部署

# 安装cilium cli
curl -L --remote-name https://github.com/cilium/cilium-cli/releases/latest/download/cilium-linux-amd64.tar.gz
tar xzvf cilium-linux-amd64.tar.gz
sudo mv cilium /usr/local/bin

# 部署cilium套件
kubectl create ns cilium-system || true
cilium install --namespace=cilium-system \
    --set ipam.mode=cluster-pool \
    --set ipam.operator.clusterPoolIPv4PodCIDRList="10.244.0.0/16" \
    --set ipam.operator.clusterPoolIPv4MaskSize=24

2.2. 部署检查

$ cilium status --wait --namespace cilium-system
   /¯¯\
/¯¯\__/¯¯\    Cilium:         OK
\__/¯¯\__/    Operator:       OK
/¯¯\__/¯¯\    Hubble:         disabled
\__/¯¯\__/    ClusterMesh:    disabled
   \__/

DaemonSet         cilium             Desired: 2, Ready: 2/2, Available: 2/2
Deployment        cilium-operator    Desired: 2, Ready: 2/2, Available: 2/2
Containers:       cilium-operator    Running: 2
                  cilium             Running: 2
Image versions    cilium             quay.io/cilium/cilium:v1.9.5: 2
                  cilium-operator    quay.io/cilium/operator-generic:v1.9.5: 2

网络连通性测试

$ cilium connectivity test
ℹ️  Monitor aggregation detected, will skip some flow validation steps
✨ [k8s-cluster] Creating namespace for connectivity check...
(...)
---------------------------------------------------------------------------------------------------------------------
📋 Test Report
---------------------------------------------------------------------------------------------------------------------
✅ 69/69 tests successful (0 warnings)

2.3. Cilium IPAM 模式

Cilium 支持以下两种常见的 IPAM 模式：

2.3.1. Cluster-Pool 模式（默认模式）：

由 Cilium 自己管理 Pod IP 地址范围。
可以在部署时指定 CIDR 范围。
高灵活性：支持为不同节点或区域定义独立的 IP 地址池。
动态管理：可以动态调整 IP 地址池大小，适应集群的扩展需求。
无冲突设计：避免因节点增加或删除引起的 IP 地址冲突。
优化性能：减少对 Kubernetes 控制器的依赖，提高网络性能和资源利用率。
依赖 Cilium Operator：需要运行 Cilium Operator 来管理 IP 地址池，增加运维复杂性。

推荐场景

大型集群（> 500 节点）或超大规模集群。
需要跨区域或多节点池的复杂网络规划。
需要动态扩展 Pod IP 地址范围的集群。
集群运行 Cilium 并需要充分利用其高级功能（如 eBPF 加速、服务网格等）。

2.3.2. Kubernetes 模式：

使用 Kubernetes 自身的 IP 地址分配方式，例如由 kube-controller-manager 通过 --cluster-cidr 进行管理。
Cilium 从 Kubernetes 中获取分配给 Pod 的 IP 地址。
兼容性强：适配大多数 CNI 插件（包括 Cilium），无需额外配置。
灵活性有限：不支持细粒度的 IP 地址池管理，无法为特定节点或区域分配特定的 IP 范围。

推荐场景

小型或中型集群（< 500 节点）。
网络规划较为简单，无需复杂的 IP 地址管理。
需要快速部署并保持与 Kubernetes 默认行为一致。

3. Cilium架构及组件介绍

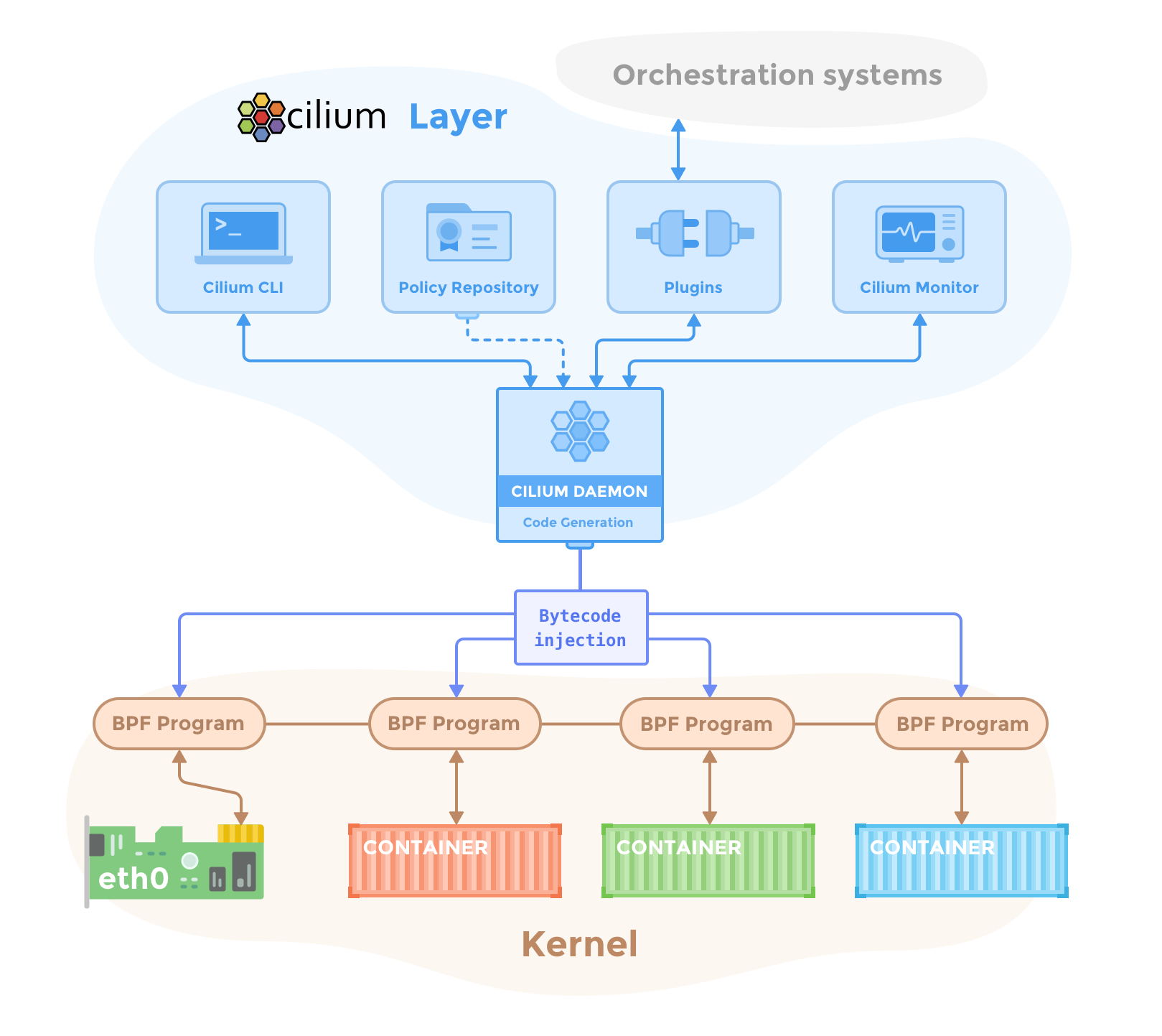

3.1. 架构图

参考官网： https://docs.cilium.io/en/stable/overview/component-overview/

3.2. 核心组件

1. Cilium Agent

运行在每个 Kubernetes 节点上，是 Cilium 的核心守护进程。
功能：
- 从 Kubernetes API Server 获取资源（如 Pod、Service 和网络策略）并转换为 eBPF 程序。
- 在每个节点上管理和加载 eBPF 程序到内核。
- 实现 L3/L4 和 L7 网络策略，并将策略下发到数据平面。
- 负责服务发现和负载均衡（取代 kube-proxy）。

2. Cilium CLI

命令行工具，用于安装、配置和调试 Cilium。
功能：
- 配置 Cilium 的网络策略。
- 查看 Cilium 和 Hubble 的运行状态。
- 调试 eBPF 程序。

3. CNI Plugin

当在节点上调度或终止pod时，Kubernetes会调用CNI插件（cilium-cni）。它与节点的Cilium API交互，触发必要的数据路径配置，为pod提供网络、负载平衡和网络策略。

4. Cilium Operator

在 Kubernetes 中运行的控制平面组件。
功能：
- 处理 IP 地址管理：管理 Pod 的 IP 池。
- 维护 Cilium Agent 与 Kubernetes 的集成。
- 处理节点间的拓扑变化（如节点加入或离开）。

3.3. 其他组件

1. eBPF 程序

Cilium 的数据平面核心，运行在 Linux 内核中。
功能：
- 路由和转发：在节点间处理 Pod 的网络流量。
- 网络策略：实现 L3/L4 和 L7 的访问控制。
- 服务负载均衡：提供类似 kube-proxy 的服务转发功能，但性能更高。
- 监控和可观测性：收集网络流量数据，供 Hubble 或其他工具分析。

2. Hubble

Cilium 的可观测性平台，用于实时监控和分析网络流量。
功能：
- 流量可视化：展示服务间的流量路径和统计。
- 流量追踪：捕获和调试网络问题。
- 延迟和错误率监控。

4. Cilium 的工作流

初始化：
- Cilium Agent 启动后，与 Kubernetes API Server 建立连接，监听资源变化。
策略配置：
- 用户定义的 NetworkPolicy 或 CiliumNetworkPolicy 通过 Cilium Agent 传递到 eBPF 程序。
- eBPF 程序在内核中直接执行流量控制逻辑。
流量处理：
- 数据平面通过 eBPF 程序对网络流量进行路由、策略匹配和负载均衡。
监控和分析：
- eBPF 程序收集流量数据，发送到 Hubble。
- Hubble 将数据可视化，供用户监控和调试。

参考：
